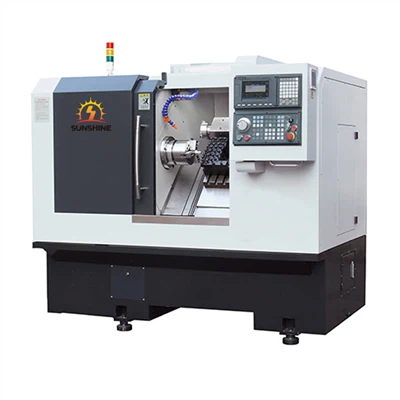

Mitmefunktsionaalne CNC kalduv treipink mitme valikulise konfiguratsiooniga
Mitmefunktsionaalne CNC kalduv treipink mitme valikulise konfiguratsiooniga
Mitmefunktsionaalne CNC kaldega treipink mitme valikulise konfiguratsiooniga on tipptasemel CNC-tööpink, mis ühendab kalduvoodi disaini, mitmetelje sünkroonse juhtimistehnoloogia ja modulaarse laienemisvõimaluse. See on spetsiaalselt loodud keerukate komponentide ülitõhusaks, täppismatöötluseks. Selle põhikarakteristik seisneb integreeritud mitmeprotsessiliste toimingute, sealhulgas keeramise, jahvatamise ja puurimise struktuurilise optimeerimise ja paindliku konfiguratsiooni saavutamisel.
Kohandatav
 |
 |
 |
Toote eelised
Kaasaegse mehaanilise töötlemise seadmete tüübina austatakse kaldvoodi CNC -treipinki tööstuses oma suurepärase jõudluse ja mitmesuguste eeliste poolest. Kaldvoodi CNC -treipingi ainulaadne disaini- ja kiire töötlemise võimalused muudavad kaldvoodi CNC -treipingi seadme, mida paljud tootmisettevõtted kasutavad tootmise tõhususe ja töötlemise kvaliteedi parandamiseks.
Esiteks on kaldvoodi CNC -treipingi konstruktsiooni kujundus üks selle tipphetki. Võrreldes traditsiooniliste lameda voodiga treisid, on kaldvoodi CNC -pinged kaldunurga all. See disain mitte ainult ei säästa paigaldusruumi, vaid parandab ka tööpinkide jäikust ja stabiilsust. Voodi kallutatud disain võimaldab töötlemispiirkonnast kiiremini väljalõikamise ajal tekitatud laastud, vähendades kiipide mõju töötlemise täpsusele, vähendades samal ajal ka lõikevedeliku pritsimist, muutes töökoja keskkonna puhastusvahendi.
Teiseks on ka kaldvoodi CNC pingete töötlemise täpsus ja tõhusus märkimisväärselt paranenud. Masinapeenra kaldus kujunduse tõttu võib tööriist olla toorikule lähemal, vähendades sellega vibratsiooni esinemist. See mitte ainult ei aita parandada töödeldud pinna viimistlust, vaid laiendab ka tööriista kasutusaega ja vähendab tootmiskulusid. Lisaks on kaldvoodi CNC-treisid tavaliselt varustatud suure jõudlusega CNC süsteemide ja servomootoritega, mis võivad saavutada keerukamad ja täpsemad töötlemisoperatsioonid, parandades oluliselt tootmise tõhusust.
Lisaks võtavad kasutajad hästi vastu ka kalduvoodi CNC -treipingi toimimismugavust ja ohutust. Selle ergonoomiline disain on rohkem kooskõlas operaatori tööharjumuste ja mugavusega. Töötlemise ajal saab operaator hõlpsalt jälgida tooriku olekut ja töötlemisprotsessi, vähendades töövigade tõenäosust. Kalduva voodi kujundamine eraldab töötlemispiirkonna juhtimisalalt, vältides tõhusalt operaatori vigastusi, mille töötlemise ajal on lendavad tööriistad või tööriistad, ja parandades ohutust.
Lisaks on kaldvoodi CNC -treipingil hea kohanemisvõime ja paindlikkus. Ükskõik, kas see töötleb erinevaid kujusid või lõikab erinevaid materjale, saavad kaldvoodi CNC -treipingid seda hõlpsalt teha. Eriti täpse töötlemise valdkonnas saavad kaldvoodi CNC -pindid hõlpsalt hakkama keerukate kõverdatud pindade töötlemisvajadustega. Erinevat tüüpi lõiketööriistade asendamisel ja töötlemisparameetrite kohandamisel saavad kaldvoodi CNC -treipingid kiiresti lõpule viia erinevate raskuste töötlemise ülesanded, parandades oluliselt ettevõtte tootmisvõimsust ja turu konkurentsivõimet.
Lühidalt öeldes on kaldvoodi CNC -treipingist saanud ideaalne varustus moodsa mehaanilise töötlemise valdkonnas, millel on ainulaadne konstruktsiooni kujundus, kiire töötlemisvõime ja suurepärane kohanemisvõime. Jätkame kõigepealt kvaliteedi kontseptsiooni ja püüame pakkuda klientidele kõrgema kvaliteediga kalduvoodiga CNC-treisid ja tugiteenuseid, mis aitavad klientidel saavutada suuremat edu raevukalt konkurentsitihedal turul.
| Spetsifikatsioon | ühik | TCK4550 | TCK 4556-500 | TCK 4556-1000 | TCK 4572-1500 |
| Kiikuma | mm | 500 | 560 | 560 | 720 |
| Maksimaalne töötlemise pikkus | mm | 360 | 350 | 350 | 620 |
| Kiikuma | mm | 500 | 500 | 1000 | 1500 |
| Spindli mootori võimsus | Kw | 11-15 | 11-15 | 30-37 | 30-37 |
| Spindli läbimõõt läbi augu | mm | 65 | 65 | 65 | 80 |
| Maksimaalne spindli kiirus | pööre | 50-4500/177 | 50-4500/177 | 50-4500/177 | 50-3500/145 |
| Kallutusnurk | DEG | 45 | 45 | 45 | 45 |
| Hüdrauliline padrun | - | 8"/10" | 8"/10" | 15"/18"/21" | 15"/18"/21" |
| X-telje reis | Kw | 200 | 200 | 200 | 420 |
| Z-telje reis | mm | 550 | 560 | 1050 | 1550 |
| Tailstocki varruka läbimõõt \/ reis | mm | 450 | 450 | 900 | 1650 |
| Varrukad | Mt | 5 | 5 | 6 | 6 |
| X\/z kiire liikumine | m\/min | 30/30 | 30/30 | 30/30 | 12/16 |
| Üldmõõtmed | mm | 2300*1600*1800 | 2300*1600*1800 | 5000*2400*2800 | 6000*2400*2800 |
| Masina kaal (umbes) | Kg | 3600 | 3600 | 4500 | 5000 |
Kaasaegse tootmise olulise tööriistana kasutatakse CNC kaldega treisid laialdaselt kõrgtehnoloogilistes valdkondades nagu lennundus, autotootmine ja hallituse töötlemine. Nad saavad ühe klambri jooksul läbi viia mitu protsessi, parandades töötlemise tõhusust ja täpsust.
Tootmisväli: näiteks käigud, niidid, võllid, augud jne.
Lennundusväli: näiteks mootoriterad, istmed ja muud võtmeosad.
Autoväli: mootor, rattad, raam ja muud osad.
Elektrooniline väli: mitmesuguste ülitäpsete osade, näiteks kaardihoidjate, klemmide, pistikute jms töötlemine
Hüdrauliline padrun
Täppispüük, suur klambrite vahemik, kiire klammerdumiskiirus
Treipin tööriista puhkus
Elektriline tööriista puhata, kõrge positsioneerimise täpsus, usaldusväärne stabiilsus
Karastatud juhtrud:
Kiire tööriistahoidja indekseerimine, kõrge positsioneerimise täpsus ja suur tangentsiaalse pöördemoment
Treipink
Pole lihtne murda, hoolikalt jahvatada, kõrgsageduslikku ravi
Toote jõudluse omadused:
-
CNC kaldega treipink võtab vastu üldiselt 45-kraadise kaldega konstruktsiooni aluse ja eriti suure juhendiga, mis tagab stabiilsema lõikamisprotsessi ning on mugavamad spetsiaalse kujuga osade jaoks ning pöörde- ja jahvatusoskuste töötlemiseks.
-
CNC kaldega treipink kasutab suhtelise liikumise põhimõtet mitmetahulise lõiketehnoloogia teostamiseks ning võtab kasutusele fikseeritud teljega käigurongi ja suhtelise liikumisülekande rongi liikumistrajektoori kui lõpmata ligikaudse sirgtehnoloogiana. CNC kaldkviit mõistab, et tööriista tipu töid tooriku lõikeprotsessi ajal ja tööriista tipu trajektoori koordinaatsüsteemis, mida koordinaatide koordinaatsüsteemis on kogu tsükli jooksul konsolideeritud koordinaatsüsteemis, on paralleelsed töötlemistasandi moodustamiseks.
CNC kalduvingi rakendamine auto mehaanilise hallituse töötlemisel
Mitmefunktsionaalsete CNC kalduvusega treipink koos mitme valikulise konfiguratsiooniga mängib olulist rolli ka auto mehaaniliste vormide tootmiskvaliteedis. CNC kaldega treipindid peavad optimeerima ja parandama CNC töötlemistehnoloogiat, et parandada mehaaniliste vormide tootmise täpsust ja kvaliteeti. Näiteks võivad CNC kaldega treipindid parandada vormide töötlemist täpsust ja pinnakvaliteeti, optimeerides CNC programmeerimist ja tööriistade valikut, seadistades mõistlikult töötlemisparameetreid ning vähendades lõikejõudu ja vibratsiooni. Lisaks kasutavad CNC kalduvusega treipingid täiustatud CNC töötlemisseadmeid ja protsesse koos automatiseeritud juhtimissüsteemidega, et saavutada suurem tootmise efektiivsus ja järjepidevus. CNC töötlemistehnoloogia pidevalt täiustades ja optimeerides saavad ettevõtted parandada auto mehaaniliste vormide tootmistaset, et rahuldada turunõudlust ja kliendinõudeid.
