Kiire CNC treipink
Kõrge täpsusega CNC-treipink on digitaalse programmijuhtimise treipingi lühend, millel on hea mitmekülgsus, kõrge töötlemise täpsus ja kõrge töötlemise efektiivsus. Hiinas on ülitäpsed CNC-treipingid omamoodi laialdase kasutusega ja laiaulatuslik CNC-tööpink, mis moodustab umbes 25% CNC-tööpinkide koguarvust (v.a tehnoloogilise transformatsiooniga treipingid).
Suure täpsusega CNC-treipingi spindli rihmaratas ja spindli CNC-servomootori rihmaratas on rihma kaudu ühendatud ja servomootor on konfigureeritud. See disain võimaldab spindli kiirust pidevalt muuta ja kiiruste vahemik on lai. Seetõttu võivad ülitäpsed CNC-treipingid vastata erinevate spindli kiiruste nõuetele töötlemata töötlemise ja osade viimistlemisel.
Lisaks kasutab ülitäpse CNC-treipingi tööriistahoidik horisontaalset või vertikaalset mitmejaamalist CNC-tööriista. See disain muudab tööriistahoidiku laadimisaja lühikeseks, parandades seega oluliselt töö efektiivsust. Olgu tegemist lihtsate treimistoimingute või keerukate lõikamisprotsessidega, ülitäpsed CNC-treipingid suudavad ülesandeid kiiresti ja täpselt täita.
Suure täpsusega CNC-treipingid ühendavad üldotstarbeliste treipinkide, täppistreipinkide ja spetsiaalsete tavaliste treipinkide eelised tõhusa, täpse ja paindliku töötlusvõimalusega. Seda kasutatakse laialdaselt kosmosetööstuses, autotööstuses, elektroonikaseadmetes ja muudes tööstusharudes ning see mängib olulist rolli tootmise efektiivsuse ja tootekvaliteedi parandamisel.

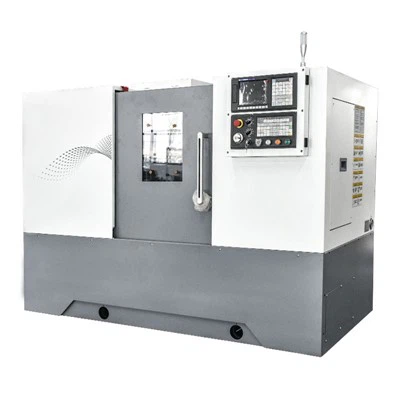

| Mudel | TCK50 | TCK50P | TCK50D |
| Voodi maksimaalne pöörde läbimõõt (mm) | 500 | 500 | 500 |
| Maksimaalne lõikepikkus (mm) | 500 | 500 | 500 |
| Maksimaalne lõikeläbimõõt (mm) | 360 | 500 | 180 |
| Spindli otsa vorm ja kood | A2-6 | A2-6 | A2-6 |
| Spindli ava läbimõõt (mm) | 65 | 65 | 65 |
| Spindli kiiruste vahemik | 50-4500/177 | 50-4500/177 | 50-4500 |
| X-telje käik (mm) | 200 | 280 | 200 |
| Z-telje käik (mm) | 550 | 550 | 550 |
| Sabavarda käik (mm) | 450 | 450 | 450 |
| Spindli kiiruste seeria (r/min) | - | - | Reguleeritav käigukast |
| X/Z kiire liikumine (m/min) | 30/30 | 30/30 | 30/30 |
| Masina kaal (kg) | 3600 | 3600 | 3800 |
| Mudel | TCK50G | TCK56-500 | TCK56-1000 | TCK63-1500 |
| Voodi maksimaalne pöörde läbimõõt (mm) | 500 | 560 | 560 | 720 |
| Maksimaalne lõikepikkus (mm) | 500 | 500 | 1000 | 1500 |
| Maksimaalne lõikeläbimõõt (mm) | 360 | 350 | 350 | 620 |
| Spindli otsa vorm ja kood | A2-6 | A2-6 | A2-6 | A2-8 |
| Spindli ava läbimõõt (mm) | 65 | 65 | 65 | 80 |
| Spindli kiiruste vahemik | 50-4500/143 | 50-4500/177 | 50-4500/177 | 50-3500/145 |
| X-telje käik (mm) | 200 | 200 | 200 | 420 |
| Z-telje käik (mm) | 550 | 560 | 1050 | 1550 |
| Sabavarda käik (mm) | 450 | 450 | 900 | 1650 |
| Spindli kiiruste seeria (r/min) | - | - | - | - |
| X/Z kiire liikumine (m/min) | 30/30 | 30/30 | 30/30 | 12/16 |
| Masina kaal (kg) | 3600 | 3600 | 4500 | 5000 |
