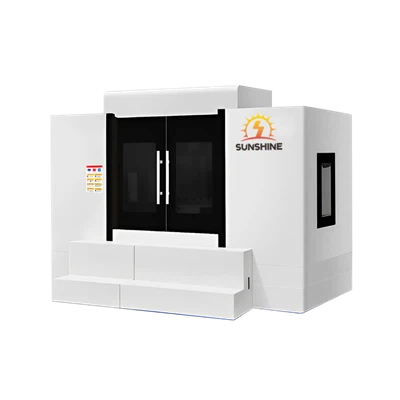

Võimas ja paindlik horisontaalne töötluskeskus
Toodete kirjeldus
Horisontaalsetes töötluskeskustes on suurem töötlemisruum. Võrreldes vertikaalsete töötlemiskeskustega, on horisontaalsete töötlemiskeskuste töölaud paigutatud horisontaalselt, mis mahutab suurema mõõtmete ja kaaluga toorikuid. See võimaldab teha ühe tööpingiga mitu suurte toorikute töötlemistoimingut, parandades tootmise efektiivsust.
Horisontaalsetel töötluskeskustel on ka hea töövõime ja paindlikkus. Tavaliselt on need varustatud täiustatud CNC-süsteemide ja tööliidestega, mida on lihtne kasutada ja lihtne kasutada. Samal ajal saavad horisontaalsed töötlemiskeskused erinevate toorikute töötlemise vajaduste rahuldamiseks teha erinevat tüüpi töötlemistoiminguid, nagu freesimine, puurimine, puurimine jne. Lisaks on võimalik tööriistu ja kinnitusi vahetades kohaneda erinevate töötlemisülesannetega, parandades seeläbi tootmisliini paindlikkust.
| Mudelid | HMC1075 | HMC1290 | HMC1395 | HMC1814 | Pöörake ümber T500 倒 T500 |
Pöörake ümber T630 倒 T630 |
| Tabeli suurus (mm) | 1300X600 | 1360X700 | 1400X700 | 2000X900 | 500*500 | 630*630 |
| Maksimaalne lubatud koormus (kg) | 800 | 1000 | 1000 | 1600 | 600 | 950 |
| X-telje käik (mm) | 1000 | 1200 | 1200 | 1800 | 600 | 1050 |
| Y-telje käik (mm) | 750 | 800 | 800 | 1280 | 360 | 750 |
| Z-telje käik (mm) | 800 | 700 | 750 | 900 | 450 | 900 |
| T-pilu | 5-18-105 | 5-18-122 | 5-18-122 | 5-22-165 | - | - |
| Kaugus spindli otsapinnast töölauani (mm) | 115-915 | 180-880 | 168-918 | 200-1100 | 150-850 | - |
| Kaugus spindli keskpunktist Z-telje juhtpinnani (mm) | 110-860 | 140-940 | 260-1060 | 140-1420 | 130-650 | 130-1030 |
| Spindli koonus | BT50-150 | BT50-190 | BT50-190 | BT50-190 | BT40-150 | BT50-190 |
| Spindli kiirus (r/min) | 6000 | 6000 | 6000 | 6000 | 8000 | 6000 |
| X/Y/Z kiire liikumine (m/min) | 20/12/20 | 20/12/20 | 20/12/20 | 18/12/18 | 20/12/20 | 20/12/20 |
| Masina kaal (kg) | 8000 | 10000 | 10000 | 15000 | 8000 | 10000 |
| Standardne konfiguratsioon 标准配置 |
● FANUC Oi-MF PIuS发那科数控系统 ● 40 kett-tööriistasalve/30 ketastööriistade salve 40把链式刀库/30把圆盘式刀库 ● Automaatne laastukonveier自动排屑器 ● Taiwan 6000 p/min spindel, 6000 p/min |
|||||
| Valikuline 选配 |
● CNC-süsteem SIEMENS, HNC 数控系统 ● Saksa ZF/itaalia BF kahekäiguline käigukast德国ZF/意大利BF双速齿轮箱 ● Tööriista sisemine jahutussüsteem刀具内冷却系统 ● Suvalise indekseerimise pöördlaud任意分度转台 |
|||||
